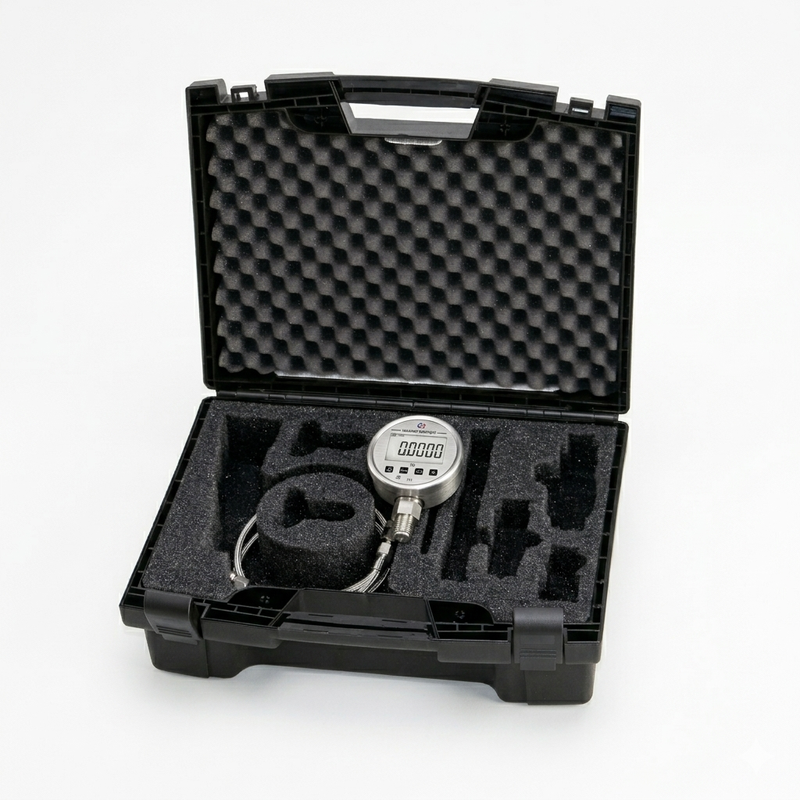

Комплект прецизионного электронного манометра для элегаза КПЭМ
КПЭМ — комплект прецизионного электронного манометра для элегаза SF₆, предназначенный для точного контроля давления в газонаполненном оборудовании. Комплект применяется при сервисном обслуживании КРУЭ, элегазовых выключателей и других аппаратов, работающих с SF₆.
В отличие от штатных индикаторных приборов на оборудовании, комплект КПЭМ предназначен для точного контрольного измерения давления. Поставляется в исполнениях с подключением DN8, DN20, DN8-ДН20 или иным подключением по техническому заданию. Манометр внесен в реестр средств измерений, поставляется с поверкой, межповерочный интервал составляет 2 года.
Назначение
Комплект КПЭМ предназначен для точного измерения давления элегаза SF₆ в газонаполненных отсеках и аппаратах. Используется как переносной контрольный комплект для проверки фактического давления в оборудовании при обслуживании, диагностике, вводе в эксплуатацию и проверке состояния газовой среды.
Прибор является универсальным средством контроля и позволяет измерять как избыточное давление, так и отрицательное давление (вакуум). Это позволяет использовать его не только для контроля заправки, но и для контроля вакуумирования перед заполнением оборудования элегазом.
Что выполняет комплект
- точное измерение давления элегаза SF₆;
- контроль фактического давления в газовом отсеке;
- подключение к оборудованию через DN8, DN20, комбинированное DN8-ДН20 или иное исполнение по ТЗ;
- использование как переносного измерительного комплекта для сервисных работ.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий газ | Элегаз SF₆ |
| Тип изделия | Переносной измерительный комплект |
| Диаметр корпуса | 100 мм |
| Класс точности | 0,25 |
| Диапазон показаний давления | −0,1...2,4 МПа |
| Питание | 4,5 В (3 элемента питания AA) |
| Подключение к оборудованию | DN8 / DN20 / DN8-ДН20 / иное по ТЗ |
| Единицы измерения | МПа, кПа, кгс/см², бар, psi, дюйм вод. ст., м вод. ст., дюйм рт. ст., атм. |
| Степень защиты корпуса | IP54 |
| Материал корпуса | Нержавеющая сталь 08Х18Н10 |
| Метрологический статус | Внесен в реестр СИ, поставляется с поверкой |
| Межповерочный интервал | 2 года |
Модификации и таблица выбора
| Модель | Подключение | Диапазон, МПа | Класс точности | Поверка | Исполнение |
|---|---|---|---|---|---|
| КПЭМ-ДН8 | DN8 | −0,1...2,4 | 0,25 | Да | Стандарт |
| КПЭМ-ДН20 | DN20 | −0,1...2,4 | 0,25 | Да | Стандарт |
| КПЭМ-ДН8-ДН20 | DN8 + DN20 | −0,1...2,4 | 0,25 | Да | Универсальное |
| КПЭМ-ИНОЕ | Иное по ТЗ | −0,1...2,4 | 0,25 | Да | По ТЗ |
Доступно исполнение по техническому заданию заказчика.
Обозначение модели
КПЭМ-[подключение]
ДН8 — исполнение с подключением DN8;
ДН20 — исполнение с подключением DN20;
ДН8-ДН20 — универсальное исполнение с двумя подключениями;
ИНОЕ — исполнение по техническому заданию.
Как читается модель
КПЭМ-ДН8-ДН20 — это комплект прецизионного электронного манометра для элегаза с универсальным подключением DN8 и DN20.
Комплектация и опции
- прецизионный электронный манометр;
- измерительный узел с подключением DN8 / DN20 / DN8-ДН20 или иным по ТЗ;
- элементы питания AA;
- документация на средство измерений;
- поверка при поставке;
- иная комплектность — по техническому заданию.
Преимущества
- высокая точность измерения — класс 0,25;
- внесен в реестр СИ и поставляется с поверкой;
- измерение избыточного давления и вакуума (отрицательного давления);
- поддержка нескольких единиц измерения;
- универсальное исполнение DN8 / DN20 или по ТЗ.
Часто задаваемые вопросы
Для чего нужен КПЭМ?
КПЭМ применяется для точного контрольного измерения давления элегаза SF₆ в газонаполненном оборудовании.
Чем КПЭМ отличается от штатного плотномера?
Штатный плотномер обычно является индикаторным прибором, а КПЭМ используется как точный переносной измерительный комплект.
Что означает модель КПЭМ-ДН20?
Это комплект прецизионного электронного манометра для элегаза с подключением DN20.
Поставляется ли комплект с поверкой?
Да. Манометр внесен в реестр СИ и поставляется с поверкой, межповерочный интервал — 2 года.
Можно ли выбрать DN8, DN20 или оба варианта?
Да. Возможны исполнения с DN8, DN20, DN8-ДН20 или иным подключением по ТЗ.
Конфигуратор КПЭМ
Подберите исполнение комплекта прецизионного электронного манометра для элегаза по типу подключения и длине шланга.
Выбранная конфигурация
Заказной номер
Заказной номер формируется автоматически по выбранной конфигурации.
