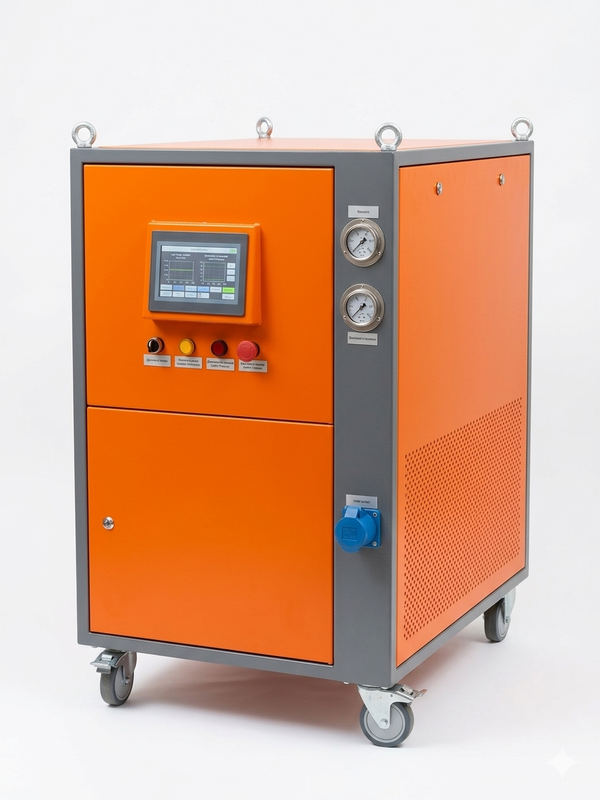

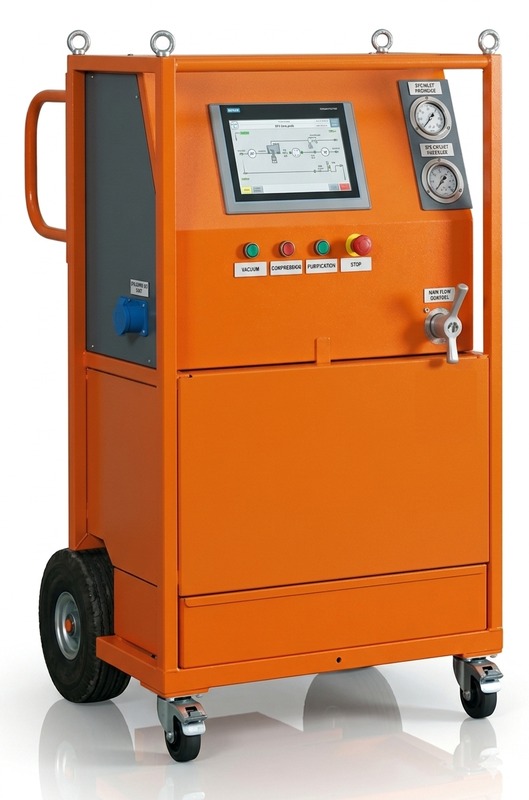

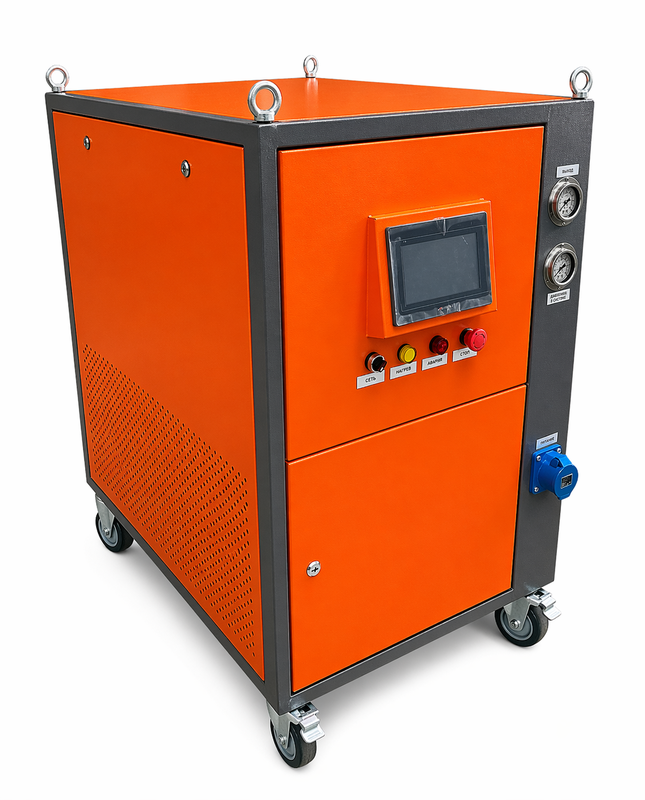

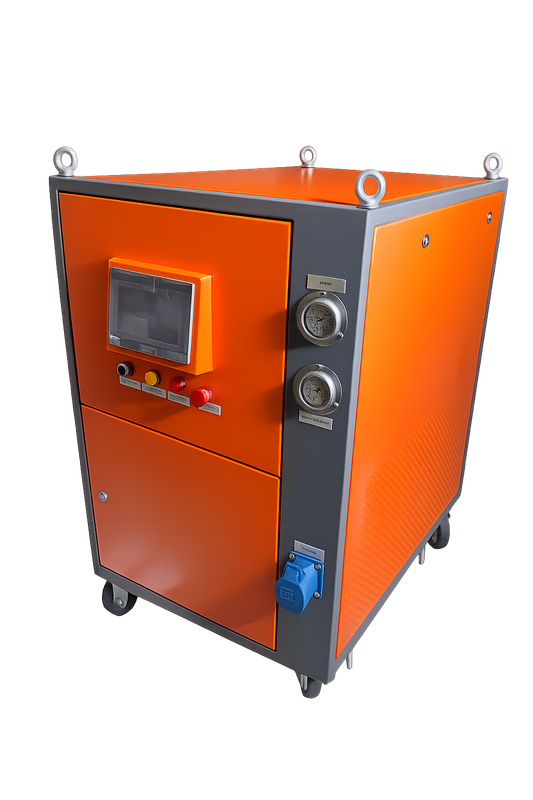

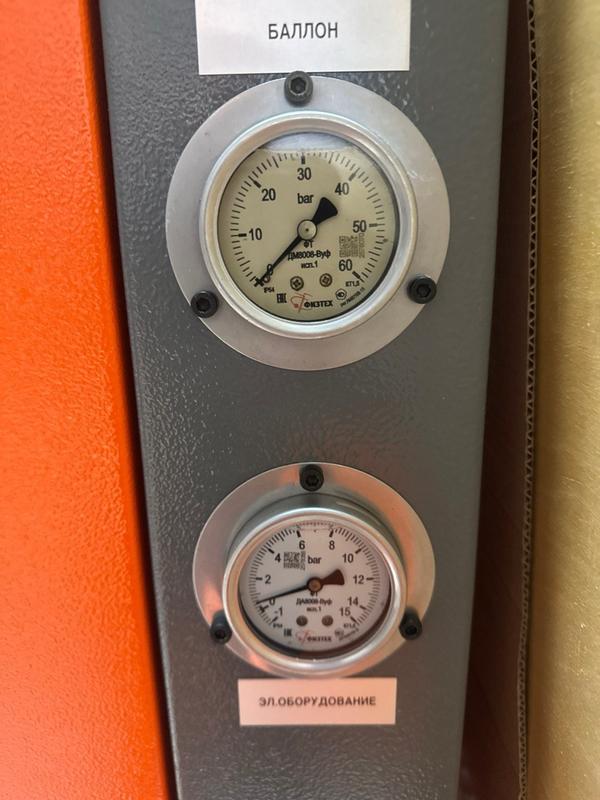

Газосервисная установка для элегаза ГСУ-А

Газосервисная установка для элегаза ГСУ-А предназначена для полного цикла работ с элегазом (SF₆): откачка элегаза из оборудования, вакуумирования воздуха перед заполнением и последующей заправки элегазового оборудования. Установка комплектуется весами на 200 кг для контроля массы газа

Установка используется при сервисном обслуживании, ремонте, монтаже и вводе в эксплуатацию КРУЭ, элегазовых выключателей и других газонаполненных аппаратов.

Установка ГСУ-А оснащается ПЛК и выпускается в нескольких типовых исполнениях, которые различаются по производительности компрессора SF₆, откачки SF₆ и вакуумного насоса.

Типовые исполнения ГСУ-А

Доступно исполнение по техническому заданию (ТЗ) заказчика.

Исполнение выбирается по производительности компрессора SF₆, откачки SF₆ и вакуумного насоса.

Обозначение модели

ГСУ-А-[компрессор]-[откачка SF₆]-[вакуум]

Расшифровка

1. первое значение — производительность компрессора SF₆, м³/ч;
2. второе значение — производительность откачки SF₆, м³/ч;
3. третье значение — производительность вакуумного насоса воздуха, м³/ч.

Пример

ГСУ-А-4-12-30 — автоматическая газосервисная установка с компрессором SF₆ 4 м³/ч, откачкой SF₆ 12 м³/ч и вакуумным насосом 30 м³/ч.

Стандартный комлпект поставки:

• ПЛК
• Безмасляный компрессор
• Безмаслянный всасывающий насос для откачки элегаза (SF6)
• Вакуумный насос для откачки воздуха из КРУЭ (отсека, выключателя, ячейки)
• Испаритель
• Осушающий фильтр (по влаге)
• Фильтр частиц
• Весы 200 кг для контроля массы газа
• Шланг с соединением DN8
• Соединение DN20
• Рама (основание тележки)
• Управляемые и фиксируемые колёса

Что выполняет установка

• откачка элегаза из оборудования;
• вакуумирование перед заполнением;
• заправка SF₆;
• сервисные операции при обслуживании элегазового оборудования

Где применяется

• КРУЭ;
• элегазовые выключатели;
• газонаполненные электротехнические аппараты;
• сервисные службы;
• ремонтные и монтажные организации;
• эксплуатационные подразделения подстанций и энергообъектов.

Параметры:

• глубина вакуума <1 мбар
• рабочее/максимальное давление заправки 50 бар
• присоединения DN8 / DN20;
• питание 220 / 380 В.

Часто задаваемые вопросы

Что делает ГСУ-А?
ГСУ-А выполняет полный цикл работ с элегазом: откачку SF₆, временное хранение газа, вакуумирование воздуха и заправку оборудования.

Для какого оборудования подходит ГСУ-А?
Установка применяется для КРУЭ, элегазовых выключателей и других газонаполненных аппаратов.

Чем ГСУ-А отличается от ГСУ-Р?

ГСУ-А — автоматическое исполнение с ПЛК. ГСУ-Р — ручное исполнение с резервуаром.

Можно ли заказать исполнение по ТЗ?
Да. Установка может быть выполнена по техническому заданию заказчика.
