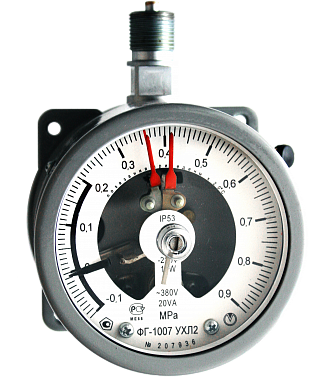

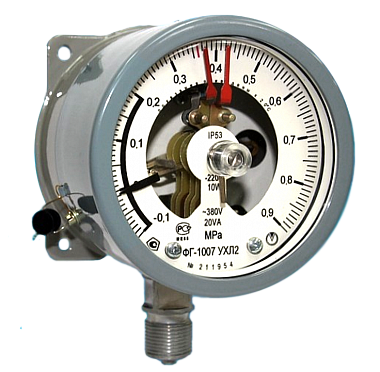

Сигнализаторы давления ФГ-1007 предназначены для контроля давления элегаза в выключателях наружной установки и коммутации внешних электрических цепей при отклонении давления элегаза от заданных значений.
Диапазон показаний, МПа
Значение минимального контролируемого давления, МПа:
От -0,1 до 0,5
От 0,05 до 0,25
От -0,1 до 0,9
От 0,3 до 0,7
Наибольшее значение погрешности показаний в процентах от диапазона показаний не превышает:
±1,5 % на уставке минимального контролируемого давления;
±2,5 % на уставке предварительной сигнализации.
Величина дифференциала (разности давлений прямого и обратного срабатываний) не превышает 2,5 % от диапазона показаний.
Напряжение внешних коммутируемых цепей:
380 В - для цепей переменного тока с частотой (50±1) Гц;
220 В - для цепей постоянного тока
Разрывная мощность контактов для сигнализирующего устройства:
до 10 Вт постоянного тока и 20 В•А переменного тока
Значение коммутируемого тока: от 0,01 до 1 А
Тип прибора: Сигнализатор давления
Диаметр корпуса (мм): 100
Степень защиты: IP53
Климатическое исполнение: УХЛ1; Т2
Температура окружающей среды: от минус 60 до плюс 60 °С
Фланец: Задний
Расположение штуцера: Радиальное
Межповерочный интервал: 2 года
Корпус: Алюминиевый сплав
Стекло: Силикатное
Резьба присоединительного штуцера: М20*1,5-8g; G1/2-B
Масса прибора не более: 0,83 кг
