Тройник для одновременной работы с несколькими объемами
Модификации:
РЭ-08−08 — вход DN8, выходы DN8x3
РЭ-20−08 — вход DN20, выходы DN8x3
РЭ-20−20 — вход DN20, выходы DN20x3
РЭ-40−20 — вход DN40, выходы DN20x3
РЭ-40−40 — вход DN40, выходы DN40x3

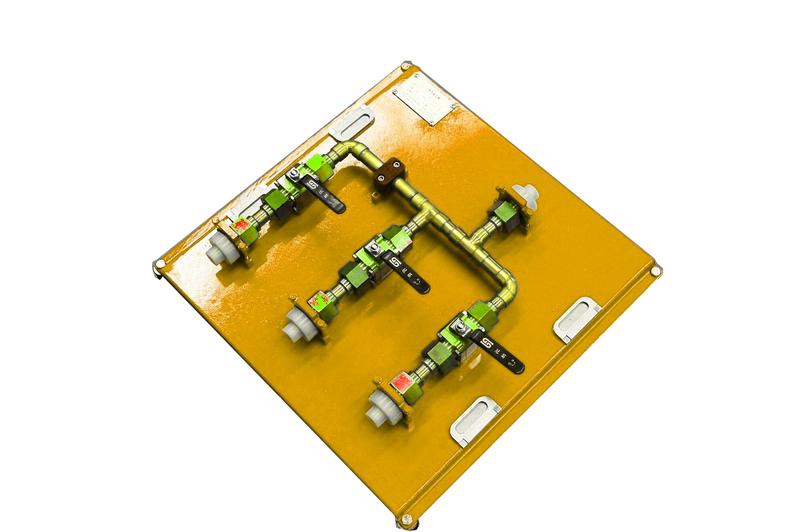

К панели управления при помощи шлангов могут подключаться отдельные компоненты, такие как вакуумный компрессор, вакуумный насос, фильтр, баллон с элегазом, круэ.
Все это обеспечивает надежное управление.
При соответствующем положении шаровых кранов имеется возможность выполнения функций вакуумирования, заполнения и откачки элегаза без отсоединения и переключения соединительных шлангов.
Панель изготавливается по спецификации заказчика, либо возможно изготовление по характеристикам прочих изготовителей, к примеру аналог Dilo B132R01.

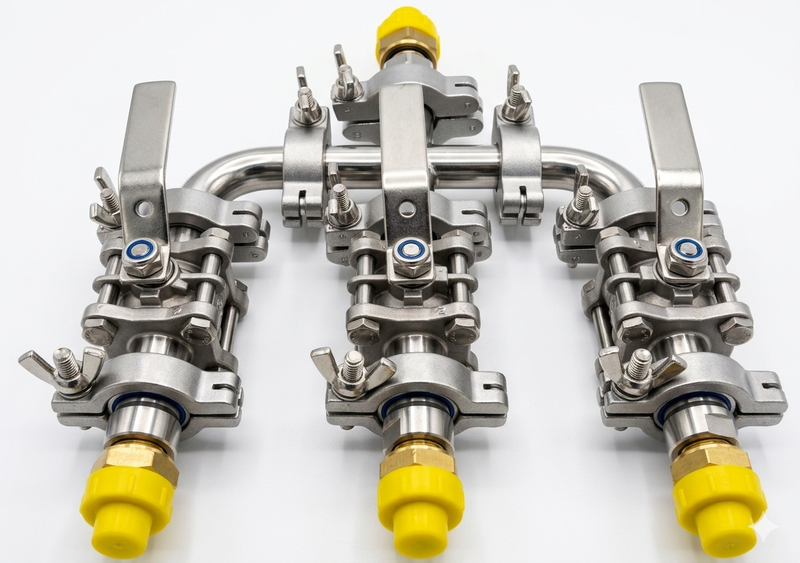

Распределитель для работы с элегазом серии РЭ
Серия РЭ — распределители для работы с элегазом, предназначенные для коммутации потоков газа между сервисным оборудованием, баллоном и газовым отсеком. Применяются при заполнении, откачке и рекуперации SF6 в составе сервисных систем и комплектов.
Описание
Распределители серии РЭ предназначены для удобного подключения и распределения потоков элегаза при выполнении сервисных операций. Изделия позволяют организовать одну точку подключения и упростить схему работы при использовании компрессоров, вакуумных насосов, сервисных тележек, баллонов и другого оборудования.
Серия построена по понятной модельной логике: обозначение модели показывает условный проход входа и условный проход выходов. Это позволяет быстро подобрать нужное исполнение под конкретную систему подключения.
Все исполнения серии имеют один вход и три выхода.
Конкретная модель определяется по формуле: РЭ-[вход]-[выход].
Расшифровка модели
| Элемент обозначения | Значение |
| РЭ | Распределитель для работы с элегазом |
| Первое число | Условный проход входа |
| Второе число | Условный проход выходов |
| Количество выходов | 3 |
Исполнения серии
| Модель | Вход | Выходы | Описание исполнения |
|---|---|---|---|
| РЭ-08-08 | DN8 | DN8×3 | Распределитель с входом DN8 и тремя выходами DN8 |
| РЭ-20-08 | DN20 | DN8×3 | Распределитель с входом DN20 и тремя выходами DN8 |
| РЭ-20-20 | DN20 | DN20×3 | Распределитель с входом DN20 и тремя выходами DN20 |
| РЭ-40-20 | DN40 | DN20×3 | Распределитель с входом DN40 и тремя выходами DN20 |
| РЭ-40-40 | DN40 | DN40×3 | Распределитель с входом DN40 и тремя выходами DN40 |
Область применения
- Заполнение элегазом газовых отсеков и оборудования
- Откачка и рекуперация SF6
- Коммутация линий между баллоном, оборудованием и объектом
- Работа в составе сервисных тележек и переносных комплектов
- Подключение оборудования с условными проходами DN8, DN20 и DN40
Основные характеристики
| Наименование | Распределитель для работы с элегазом серии РЭ |
| Тип изделия | Распределительный блок для работы с элегазом |
| Назначение | Коммутация потоков газа при заполнении, откачке и рекуперации SF6 |
| Среда | Элегаз (SF6) |
| Конфигурация | 1 вход / 3 выхода |
| Варианты входа | DN8 / DN20 / DN40 |
| Варианты выходов | DN8 × 3 / DN20 × 3 / DN40 × 3 |
| Исполнения | РЭ-08-08, РЭ-20-08, РЭ-20-20, РЭ-40-20, РЭ-40-40 |
Короткое описание
Серия РЭ — распределители для работы с элегазом SF6 с одним входом и тремя выходами. Исполнение модели определяется по условному проходу входа и выходов: DN8, DN20 или DN40.
| Производитель | Наименование | Цена | Примечание |
|---|---|---|---|
| Dilo | B132R01 – Панель управления | ||
| Dilo | 3-718-R006 | ||
| Dilo | 3-718-R036 | ||
| Dilo | 3-718-R002 |
